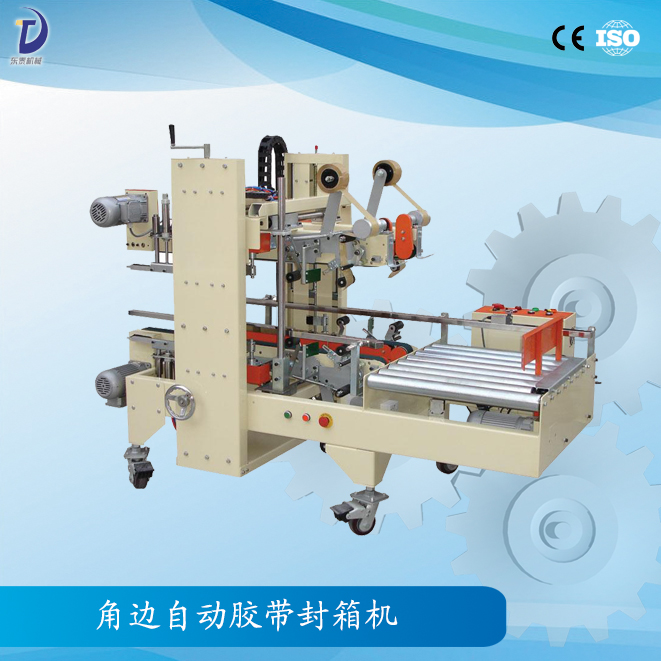

產品名稱：角邊自動膠帶封箱機

本機簡介：
本機是角邊自動膠帶封箱機功能的系列之產品，單機操作，經濟而又高效，是較為理想的封箱設備。

技術參數：

封箱寬度：200mm~500mm
封箱高度：180mm~500mm
封箱長度：320mm~800mm
臺面高度：600mm ±50mm
外形尺寸：L1900 mm ×W1430 mm ×H1530 mm
適用膠帶：W60mm
機械重量：400kg
適用電源：220v 50HZ
氣壓源供應：5.5~6kg/cm2
整機功率：1000W

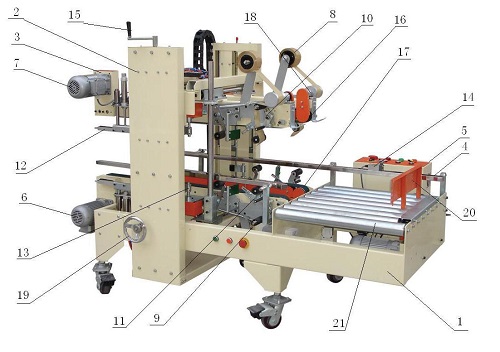

機器結構：



1.機架
2.立柱
3.防護罩
4.導向桿
5.電控箱
6.下驅動帶電機
7.上驅動帶電機
8.上膠帶
9.下膠帶
10.上粘貼器
11.下粘貼器
12.毛刷組件
13.折角邊組件
14.行程開關
15.高度調節手柄
16.上驅動帶
17.下驅動帶
18.膠帶輪
19.寬度調節手柄
20.推料板
21.動力滾筒

機器操作流程：

1、保證電源、氣源處于正常工作狀態。

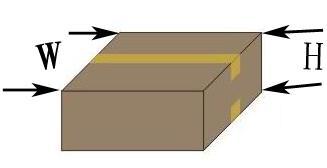

2、根據需封紙箱的尺寸對機器進行調整：

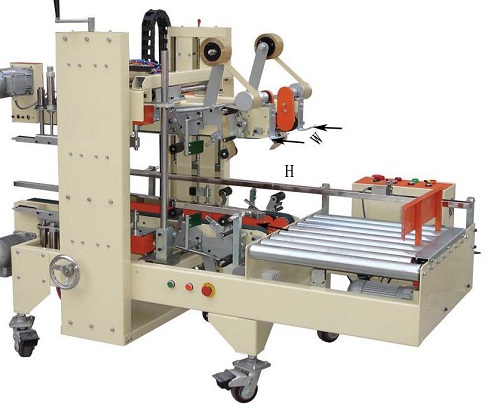

a.首先將機器的上下驅動帶之間的高度H調整到與需封箱紙箱相
同的高度 H；
b.再將左右驅動之間帶的寬度 W 調整到與需封箱紙箱相同的寬
度 W。

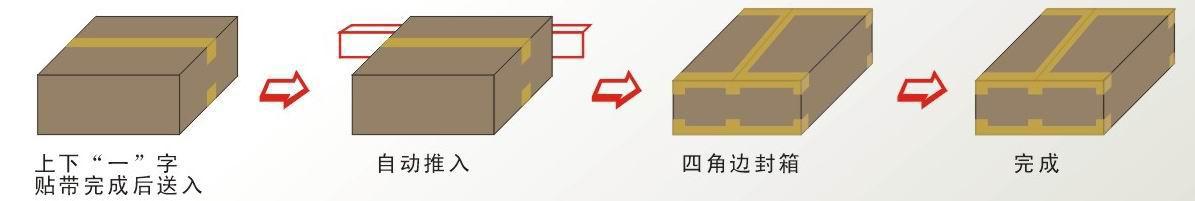

3、紙箱在完成 一字型封箱之后，進入四角邊機，在動力滾筒的帶動
下前進，接觸到行程開關時，推料氣缸動作，將紙箱推入驅動帶中，
在驅動帶的帶動下，完成對紙箱四角邊的貼封。如圖三示：
